[캐드 독학] 캐드 모따기, 캐드 모깍기, FILLET 단축키, 캐드 필렛

반응형

오늘은 캐드에서 명령어 FILLET(필렛)에 대해서 포스팅해볼려고 해요.

필렛의 기능은 모서리선을 모따거나 모깍기 위한 명령어인데요.

모서리를 둥글게도 만들 수 있고 대각선모양으로 깍을 수도 있답니다.

명령창에 FILLET(필렛) 명령어를 치면 명령취소(U), 폴리선(P), 반지름(R), 자르기(T), 다중(M)

이렇게 나오는데요. 어디에 어떻게 사용하는지 알려드릴게요.





01. 명령취소(U)

우선 FILLET(필렛)의 단축키는 'F'입니다.

명령창에 F를 치시면 맨 앞에 명령취소(U)라는 항목이 있어요.

이 뜻은 F를 실행한 후 방금 지정했던 정보들(반지름 지정이나 자르기 여부 등)을 모두 취소하는 항목이에요.

예를들어, F를 누르고 R을 눌러 반지름을 100으로 방금 설정했는데 취소하고 그 전에 지정했던 반지름 50을 하고 싶었다면 명령취소(U)를 사용하면 되는거죠.

초보들은 어려울 수 있는 내용인데요, 거의 사용하지 않아서 이런게 있구나 하고 넘어가주시면 돼요 :)

* 명령과정: FILLET -> 명령취소(U)





02. 폴리선(P)

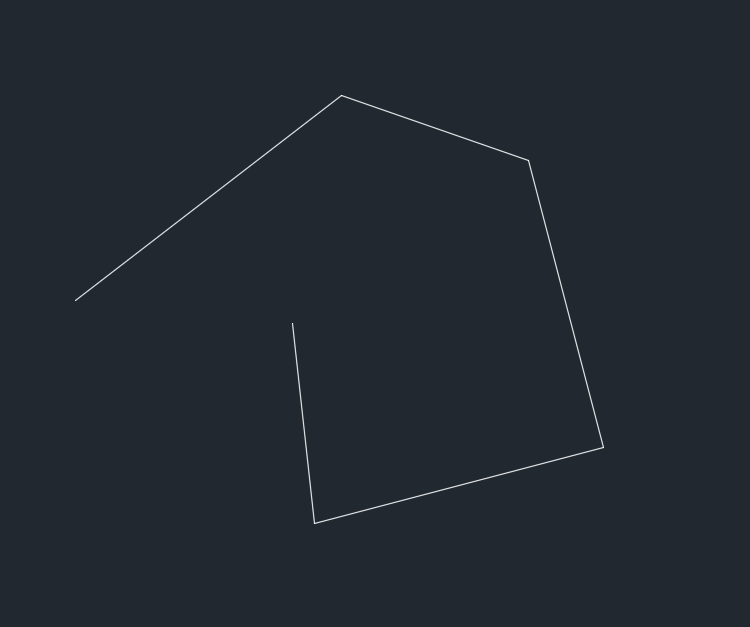

꼭지점 5개인 연속선(폴리선)

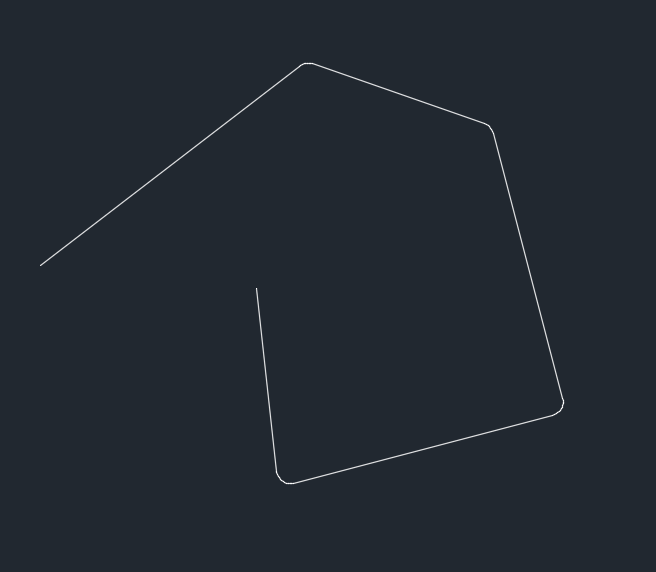

폴리선에 반지름을 적용후

폴리선이란 POLYLINE = PLINE 이라는 연속선을 뜻해요.

이 명령어를 사용하면 무한대로 꼭지점을 생성해서 도형을 만들 수 있어요.

이 연속선에 적용하는 항목이에요.

예를 들어, 위 사진처럼 연속선을 그려서 꼭지점이 5개가 있다고 할 때 폴리선(P)을 누르고 반지름을 치수를 지정해주면

꼭지점 5개 모두 해당 곡선이 적용된답니다.

* 명령과정: FILLET -> P -> 반지름(R) -> 원하는 반지름 치수적기 -> SPACE BAR -> 해당객체선택





03. 반지름(R)

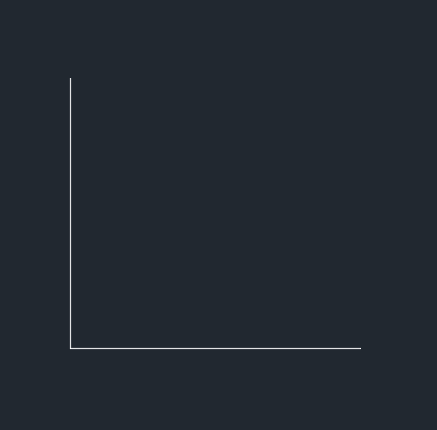

FILLET 적용전 직각선이나 띄어있는 직선

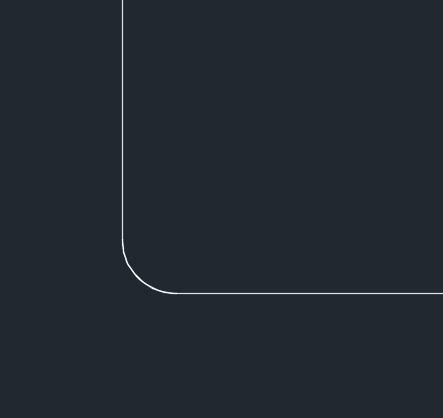

반지름 치수를 N으로 지정후 모따기
반지름 치수를 0으로 지정후 모따기

반지름(R)은 직각선이나 띄어있는 직선을 원하는 반지름 치수를 지정해서 모따는 항목인데요.

명령어 F를 누른 후 반지름 치수를 지정하는 R를 누른 후 치수를 적어넣고 엔터를 치면 치수대로 모가 따져요.

띄어있는 직선일 때 반지름 치수를 0으로하면 반지름이 0이니까 직각선이 되겠죠!

* 명령과정: FILLET -> 반지름(R) -> 원하는 반지름 치수적기 -> SPACE BAR -> 해당객체선택



04. 자르기(T)

자르기(T) 항목을 눌러보면 자르기(T)와 자르지않기(N) 중에 선택할 수 있어요.

둘 차이는 밑에서 사진과 함께 설명할게요.

- 자르기(T): 직각선일 때 반지름 치수를 지정하면 직각선 모서리가 잘라지고

                반지름이 적용된 곡선만 남게됩니다.

* 명령과정: FILLET -> 자르기(T) -> 자르기(T) -> SPACE BAR -> 해당객체선택

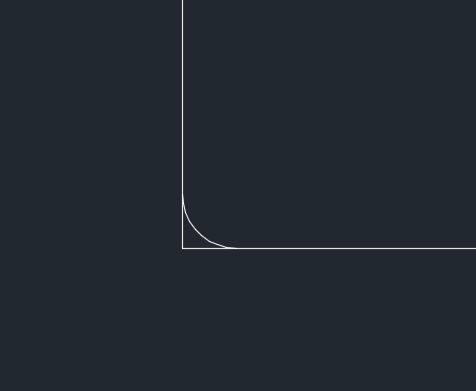

- 자르지않기(N): 직각선일 때 반지름 치수를 지정하면 직각선 모서리가 잘라지지 않고

                      그대로 남아있는채로 곡선이 생성됩니다.

* 명령과정: FILLET -> 자르기(T) -> 자르지 않기(N) -> SPACE BAR -> 해당객체선택





05. 다중(M)

다중은 말그대로 여러객체를 한꺼번에 적용시키는걸 말하는데요.

다중(M) 항목을 선택하고 적용해야할 모든 해당객체를 선택해주면 한꺼번에 적용이 가능해요.

* 명령과정: FILLET -> 다중(M) -> SPACE BAR -> 해당객체 모두선택
